Ez2Dj/EZ2ACプレイ環境～周辺機器編～

前回のブログタイトルを盛大に間違えたそるびです。こんにちはー

今回は『Ez2Dj/EZ2ACプレイ環境～周辺機器編～』ということで、
ハードウェアに絞ってプレイ環境や配信環境についてまとめたいと思います。
画像は撮るのが面倒だったのでamazonのリンク貼ってます。ご了承願います。

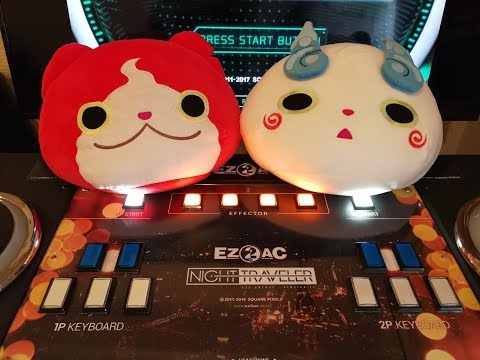

さて、私のyoutubeチャンネルでEZ2はこんな感じに配信してます。

で、現時点のプレイ/配信環境ですが、図で示すと下記のような構成になってます。

一つ一つ見ていきましょう。

EZ2基板

言わずもがな主役のゲーム基板です。Ez2Djはwin98、EZ2ACはwinXPのPCです。グラフィックボードとサウンドカードがあるので、それぞれから映像と音声を出力することになります。グラフィックボードにはDVI-I端子、VGA端子、S端子が備わっていますが、今はDVI-I端子からDVI-HDMI変換ケーブルを使ってHDMIで映像を出力してます。音声はサウンドカードのミニピンジャックから二股にしてそれぞれRCAでアンプ（後述）とUSB-DAC（後述）に出力してます。


とりあえずコ〇リで手に入れましょう。

HDMI分岐

HDMIケーブルで入力された映像信号を分岐する機器です。2つありますが用途が違います。基板に近い方はプレイするメインモニタ（後述）とキャプチャデバイス（後述）に向けて分岐する役割を担ってます。2つ目はEZ2基板以外にも様々な機器と繋げており、PCモニタ（後述）とキャプチャデバイスに向けての分岐とHDMI接続機器のスイッチング両方を担ってます。

アンプ

ToppingのTP31を使っています。TECHNIKA基板を購入した時にいただきました。パッシブスピーカー（後述）を鳴らすためのアンプです。同軸かRCA入力を受け付けており、EZ2基板のサウンドカードから出力された音声をRCAで入力してます。出力はヘッドホンかパッシブスピーカーへオーディオケーブル（バナナケーブル）で繋げてます。

スピーカー

EZ2をプレイするためのスピーカーはJBLのCONTROL 1Xtremeを使っています。これもTECHNIKA基板を購入した時にいただきました。前述のアンプと合わせて良い音を出してくれます。

メインモニタ

EZ2をプレイするためのモニタはPhilipsの4KモニタであるBDM4065UC/11を使っています。EZ2の実機は31インチ4:3CRT液晶であるため、40インチ16:9液晶で4:3表示をさせています。4Kモニタの無駄遣いですが個人的に判定も慣れてきました。本当は遅延と残像がないCRT液晶でやりたいんです。。。ちなみにモニタアームは安心安全のエルゴトロンです。

手元カメラ

手元を映しているのはlogicoolの安価なwebカメラC270です。打鍵音も一緒に録音しているんですが遅延もなく安定していて良いです。

キャプチャデバイス

配信の肝になるキャプチャデバイスですが、かれこれ2015年末頃からElgatoのGame Capture HD60を使用してます。PC内臓型ではなく外付け型なので簡単に持ち運びできます。詳細なスペックは割愛しますが、USB2.0接続で安定しています。

USB-DAC

配信をするときのこだわりと言ってはなんですが、なんだかんだ音ゲーなので高音質でキャプチャ、配信したいと思っています。そこでUSB-DACまたはオーディオインターフェースを使って録音します。ぶっちゃけ前述のキャプチャデバイスに音声入力があって録音できますが音質が非常に悪いです。どれくらい悪いかの比較してみましょう。

キャプチャボードの音声入力を使った場合↓

オーディオインターフェースの音声入力を使った場合↓

はっきり言って結構違います。なので音声は別で録音してます。

使用しているUSB-DACの紹介なんですが、KORGのDS-DAC-10Rです。いままで使用していたM-AudioのAudioPhile USBがそろそろ古くなってきたので新しいサウンドデバイスを買いました。USB-DACですがRCA入力があるので録音ができます。（配信とは関係ありませんがハイレゾDSD録音ができる優れもの！）

配信用PC

いつもゲームやら何やらで使用しているメインPCです。2011年に組んでからグラボをGTX1080にしただけで他は変わってません。配信とは関係ないですが、モニタはASUSのROG SWIFT PG258Qです。とりあえず240Hz駆動、低遅延のウルトラハイスペック液晶です。



以上、プレイ環境及び配信環境をざっと説明しましたが、まだまだ発展途上なところもあると思うので、アドバイスや質問等ある場合はtwitterやここのコメントでお気軽にお聞きください。

あと、配信ソフトウェアの覚書とかもしたいので配信環境のソフトウェア編も書く予定です。

それでは良いEz2ライフを＾＾
